Mit 26,5 cm Hamburg Altona

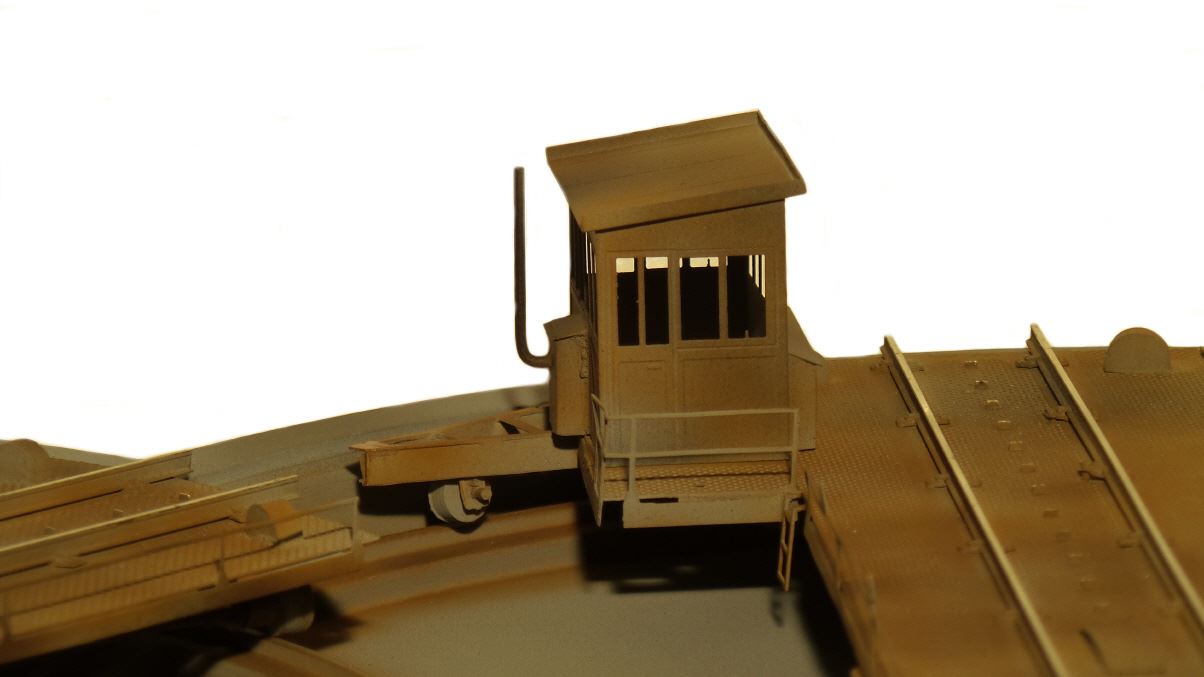

Drehscheibe in vorbildlicher Gruben - Bauweise (Bühne und Zubehör aus feinem Messing) Handkurbel, Häuschen, Geländer. Die Baulichen Veränderungen der beiden Bühnen wurden berücksichtigt.

Kristall Modelle

Es können rund um die Drehscheibe Auffahrgleise angebracht werden.
Länge der Bühne 26,5 cm
Länge der Grube 48 cm
Breite der Grube 29 cm
Tiefe mit Antrieb 7,5 cm
Tiefe ohne Antrieb 2 cm

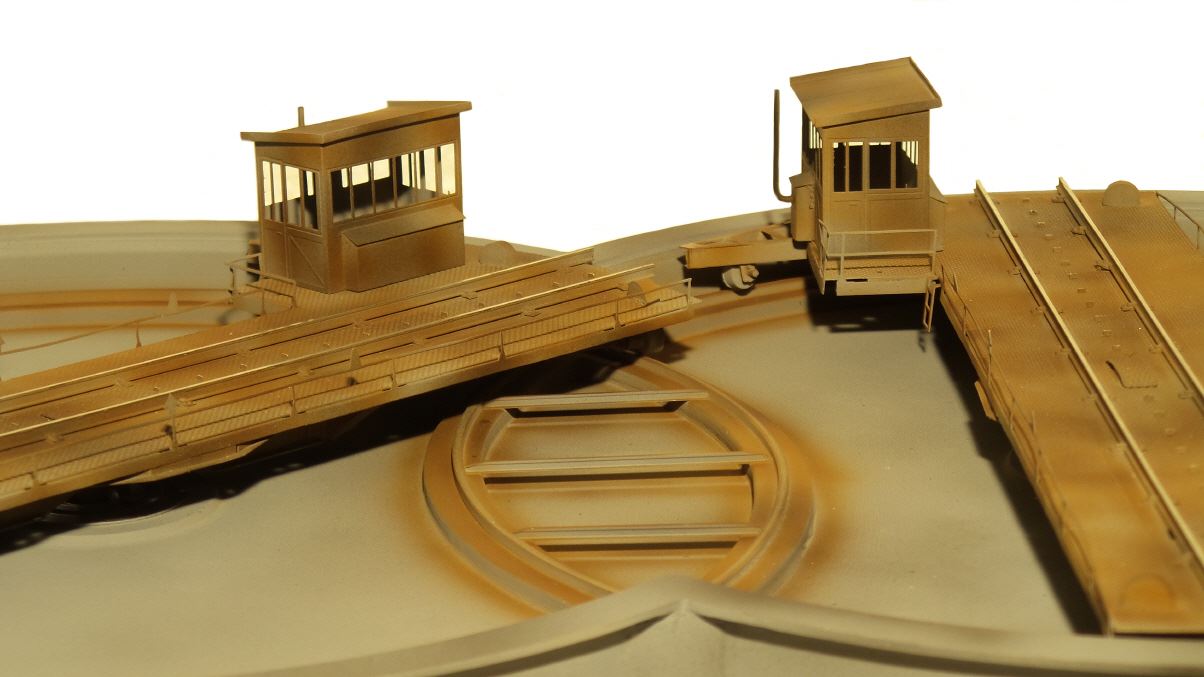

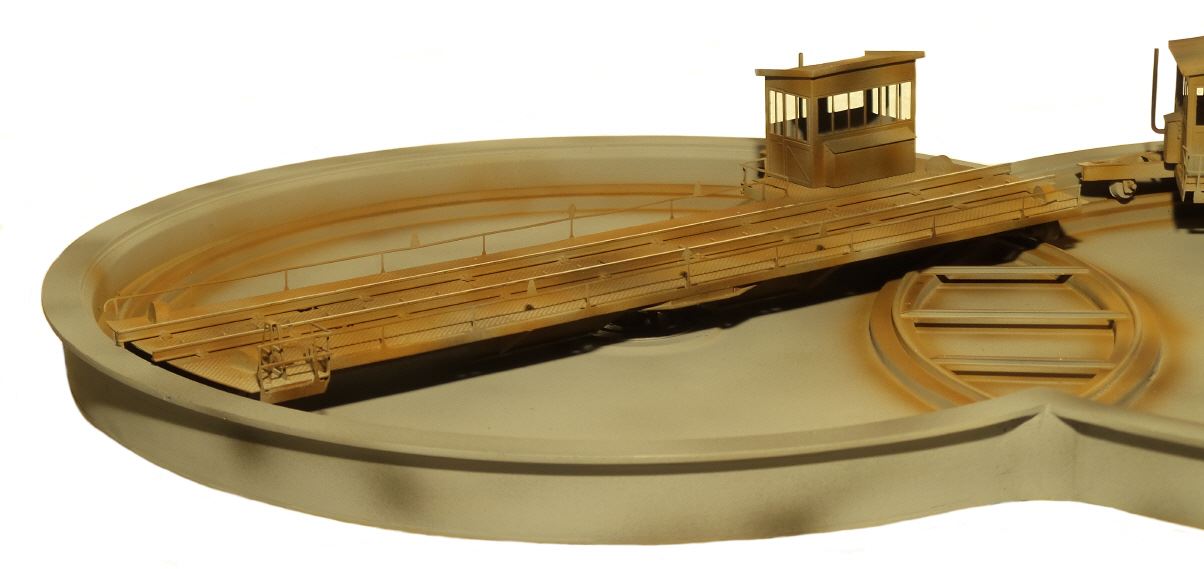

Drehscheibe des Hamburg Altonas BW^s, für die Epoche II - III und IV. Bühne läuft auf Laufräder und auf einer Schiene * Untere Bühne mit Verstrebungen. Bühne mit feiner Riffelblech Beplankung. Es wurden folgende Bauausführungen berücksichtigt. Das Geländer auf einer Bühne in niedriger Bauform mit geradem Abschluss, die andere Bühne mit niedrigem Geländer mit schrägen Abschluss. Haltepfeile am Geländer. Offen mit Kammin Anbau und vorderer Anbau an den Häuschen. Stützrad an den Bühnen. die verschiedenen Fenster und Türen an den Häuschen. Mittelverstrebung der beiden 23 m Drehscheiben. Hohes und niedriges Geländer.
Die Grube ist aus einem Stück gegossen.
Völlige Neukonstruktion der Grube und der Bühnen.
Die Mittelachse der Bühne ist mit zwei Kugellagern gelagert. ( Ohne Antrieb mit einem Kugellager). Die Räder der Bühnen sind Kugelgelagert.
Unser Modell gibt die Version von 1927 bis 1982 wider.
Auf dieser Drehscheibe können folgende Dampflokomotiven gewendet werden: BR 52, BR 45, BR 50, BR 03 usw

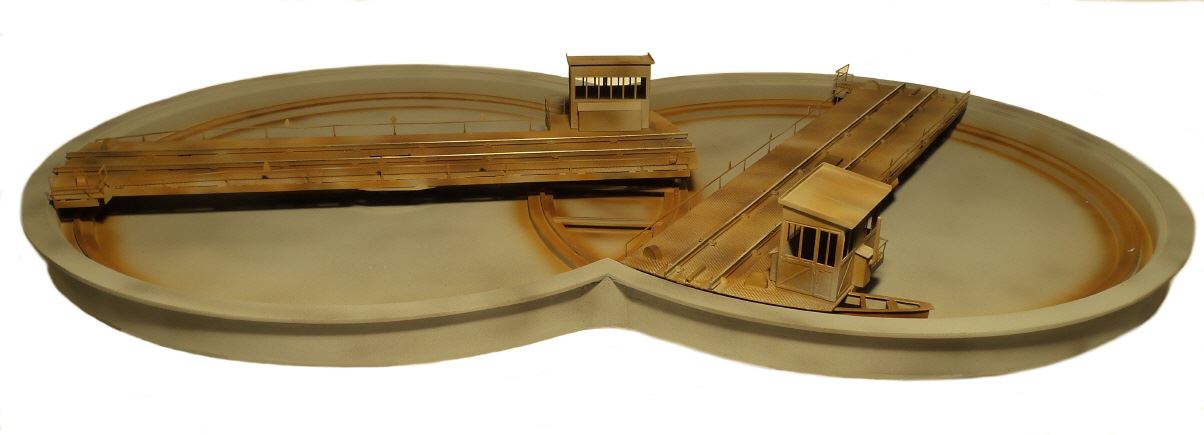

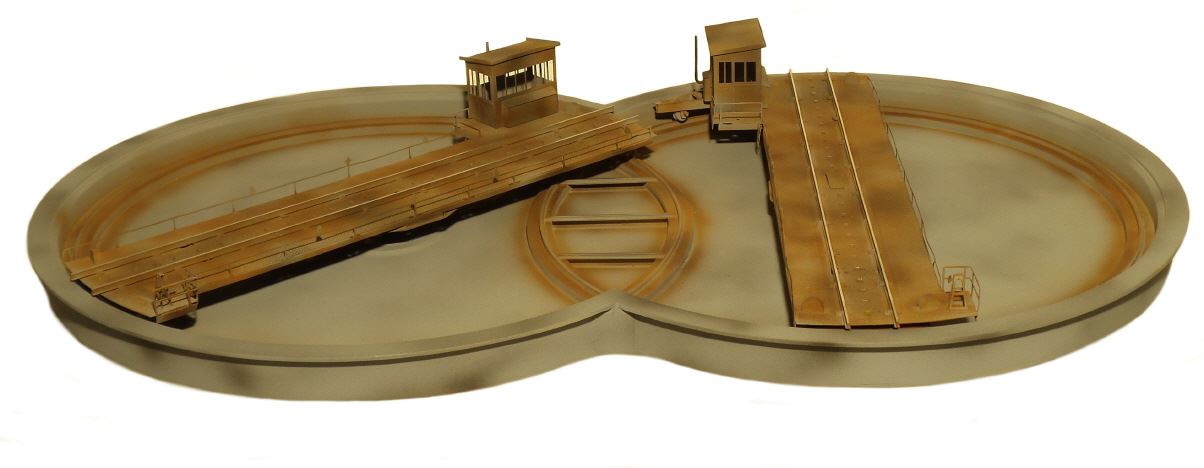

Die Abbildung zeigt das HO Modell in 3 Leiter Wechselstrom.

Doppel23 m Drehscheibe
HO Spur Gleichstrom 16,5 mm
ohne Antrieb 2,5 mm Profil Nr. 6843
mit Antrieb 2,5 mm Profil Nr. 6943
ohne Antrieb 2,1 mm Profil Nr. 6844
mit Antrieb 2,1 mm Profil Nr. 6944


Doppel 23 m Drehscheibe
mit fast unsichtbarem Mittelleiter
HO 3 L Wechselstrom Spur 16,5 mm
ohne Antrieb 2,5 mm Profil Nr. 6845
mit Antrieb 2,5 mm Profil Nr. 6945

-

-

-

-

-

-

-

-

-

-
